(Ax298*2)--1.2*0.6
(1)用途應用范圍(石油鉆井,海洋鉆探)
1.1(Ax298*2)--1.2*0.6清潔分離器為石油鉆井工程中二級因控設備,可分離出30-120um的巖屑.
1.2該清潔分離器適和油田各類型鉆機配套使用.
(2)結構特點:

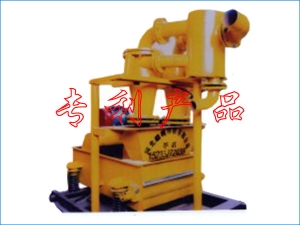

2.1(除砂器)(1)由分配器(2)兩個旋流器(3)細木振動篩和電機組合而成,整機結構緊湊設計合理,造型美觀.
2.2兩個Ф298旋流器進液管流程對稱等距,進液量排砂量基本相等,工作負荷均衡.旋流器采用聚醚多元材質,它的抗磨度是駱烏錳鋼3-5倍,旋流器襯里光潔度為▲6排砂流暢回液
流暢.
2.3本設備除砂量好.
2.4旋流器底流配以細目振動篩,該篩采用固定在篩箱上的振動電機直接振動,結構簡單,安裝方便,振動平穩,安全可靠.排屑順利迅速,不跑液,網面上無堆屑現象.
2.5該篩網面呈上拱形,采用縱向疊層鉤邊篩網,篩箱前后各安裝一根杠軸,篩網易繃緊而不松動.網面與篩網膠墊之間不易相對運動,篩網使用壽命長.
(3)技術參數
3.1旋流器技術參數
3.1.1工作壓力0.20-0.4Mpa 3.1.2處理量240M3/h
3.1.3進液管Ф150mm 3.1.4排液管中159mm
3.1.5分離粒度40-120um 3.1.6推薦砂泵排量150M3/h
3.1.7砂泵電機55KW 3.1.8砂泵轉速1450r/min
3.1.9底流口Ф32mm
3.2振動篩技術參數
3.2.1振動電機功率0.5KW 3.2.2電機轉速1420r/min
3.2.3振動頻率1420次/min 3.2.4篩面面積
3.2.5激振力10KN 3.2.6雙振幅0-10mm
3.3外形尺寸長×寬×高(1500×1100×1900),單位mm.
3.4整機重量500kg
(4)安裝使用
4.1該機吊運過程如下4.1.1所示,必須將篩箱和底座通過鎖緊,使用時必須首先拆除鎖緊機構的鎖軸.
4.2整機底座水平安裝固緊在鉆井液循環罐上,如圖4.2.1所示Ф150馬牙管與砂泵之間采用Ф150膠管連接,溢流管Ф159馬牙扣接Ф159膠管,另一端通至2號循環罐內.
4.3篩網繃緊和更換如圖4.3.1所示由張緊裝置完成,交鉤邊插入杠軸上開口槽內,同進反方向旋轉兩根軸,即可緊在篩箱內,然后掟緊4只M18×2的螺栓即可將杠鎖緊.反之可拆除鉤邊篩網.
4.4振動電機380v三相電源Y接法,電機軸轉動方向如圖4.4機罩上剪頭所示,切不可反轉.
4.5振幅調切如圖4.5.1所示,先打開機罩,采用兩把專用內六角搬手擰松偏心塊固定螺栓,將電機軸兩端偏心塊同方向同角度調整,一般調50-80%為宜,然后固緊固定螺栓.
4.6旋流器底口排出的砂屑并還少許鉆井液且呈傘狀即為正常工作.
4.7旋流器使用一段時間后,如出砂明顯減少,應卸下排砂嘴檢查,如襯里出現溝槽應更換砂嘴.
(5)維修保養
5.1吊運和安裝過程中嚴禁碰撞篩網.
5.2每班檢查一次振動電機座固緊件是否松動,如有松動應立即掟緊.
5.3不得隨意拆卸振動電機電纜線.
5.4接電時必須使用漏電保護器.
